Rozvinuté řezy

Automatické vykreslování rozvinutých řezů zdravotechnických instalací pro aplikaci Revit®.

Nástroj, který vykreslí rozvinutý řez na základě BIM modelu v aplikaci Revit®.

Rozvinuté řezy se vykreslí dle normy ČSN 01 3450 „Technické výkresy – Instalace – zdravotnětechnické a plynovodní instalace“ a zvyklostí projektantů ZTI.

Vykreslí:

  • Zařizovací předměty.

  • Připojovací potrubí.

  • Svodné potrubí.

  • Stoupačky.

  • Popisky.

Historie změn

Nástroj je určen pro BIM aplikaci Autodesk Revit® 2017–2020.

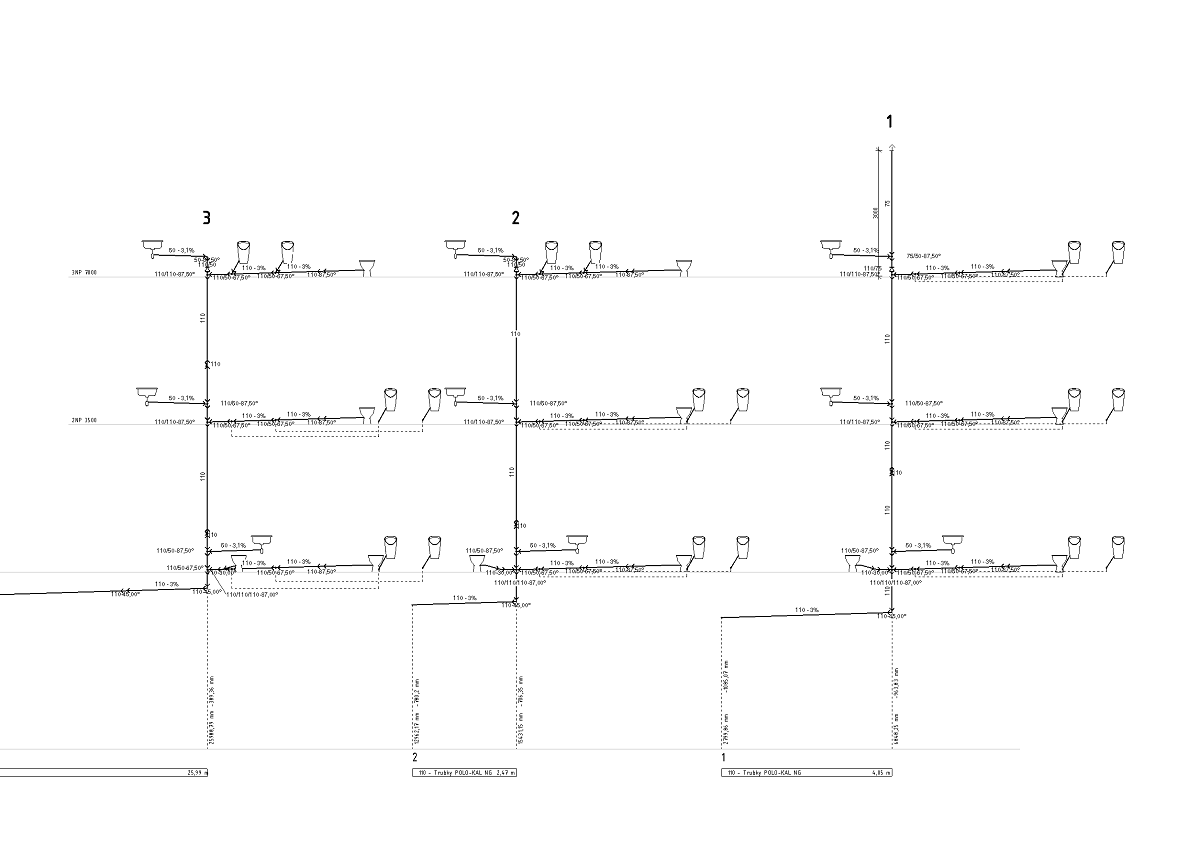

Řez
Řez
Řez

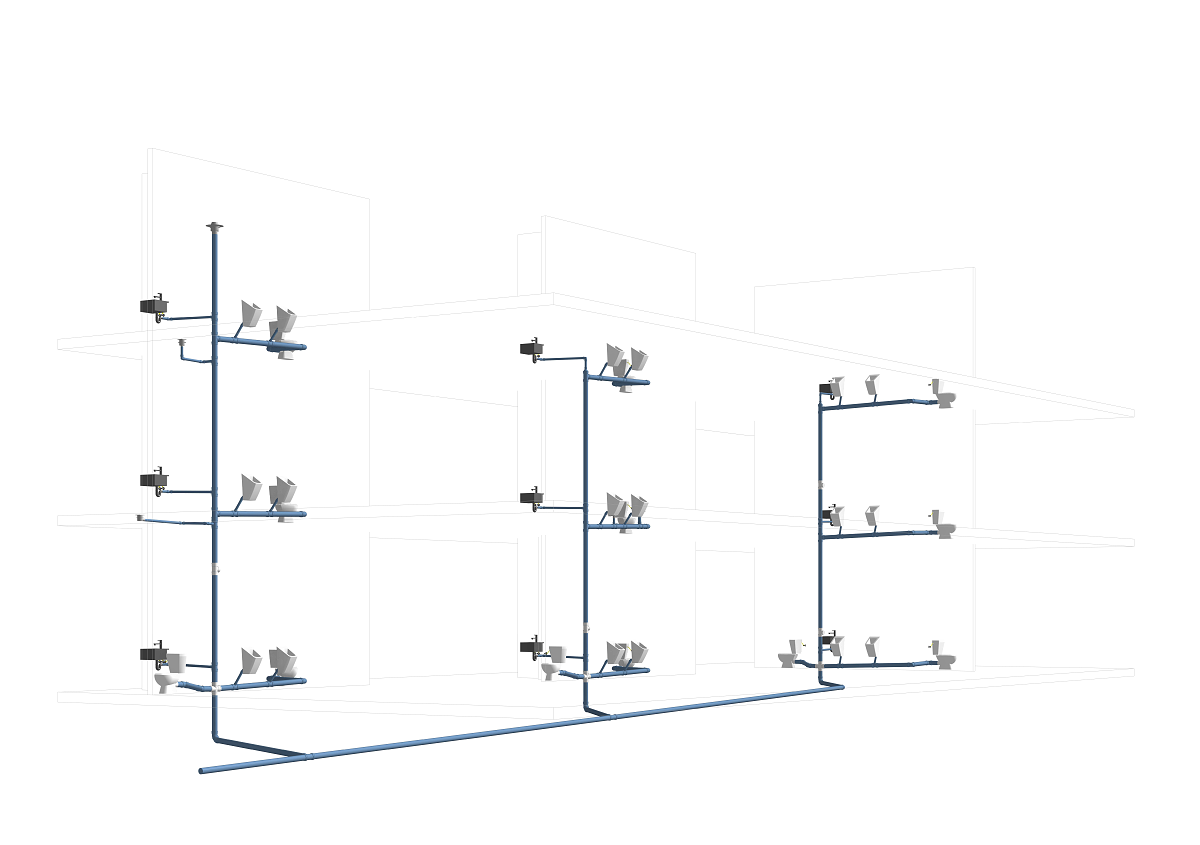

Model
Model
